LVSのDR方式の動作検証

KeepAlivedLVSを使い負荷分散、冗長化時の動作を検証する。

はじめに

負荷分散は、ダイレクトルーティング(DR)を使う。

DR(ダイレクトルーティング)では、

  1. クライアントがLVSサーバが持つVIPにリクエス
  2. LVSサーバがリアルサーバにパケット転送
  3. リアルサーバにて、パケットを処理、LVSサーバを経由せずにクライアントにレスポンス応答

という流れになる。

そのため、クライアントへの戻りのパケットは、LVSサーバを経由せず、言い換えれば、負荷をかけずにクライアントに返る。

また、LVSサーバを2台構築して、VRRPによる冗長化を行う。

後日、NAT方式も試してみたい。

構成

  • LVSサーバ
    • lvs1
      • 192.168.1.10/24
    • lvs2
      • 192.168.1.20/24
  • リアルサーバ(Nginx)
    • web1
      • 192.168.1.30/24
    • web2
      • 192.168.1.40/24
  • クライアント
    • 192.168.1.50/24

LVSサーバには、VIPとして、192.168.1.100をつける。

いずれも、Ubuntu 18.04.2で用意した仮想サーバ。

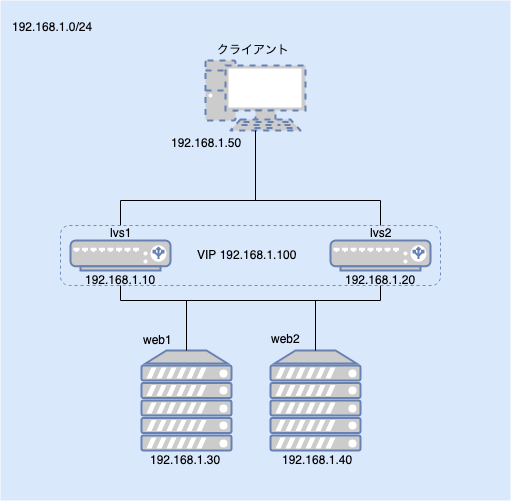

構成図

f:id:togattti1990:20190618123826p:plain
システム構成図

設定

LVSサーバ

パッケージインストール
# apt update && apt install -y ipvsadm keepalived

インストールされた以下のバージョンを使う。

# ipvsadm -v
ipvsadm v1.28 2015/02/09 (compiled with popt and IPVS v1.2.1)
# keepalived -v
Keepalived v1.3.9 (10/21,2017)

Copyright(C) 2001-2017 Alexandre Cassen, <acassen@gmail.com>

Build options:  PIPE2 IPV4_DEVCONF LIBNL3 RTA_ENCAP RTA_EXPIRES RTA_NEWDST RTA_PREF RTA_VIA FRA_OIFNAME FRA_SUPPRESS_PREFIXLEN FRA_SUPPRESS_IFGROUP FRA_TUN_ID RTAX_CC_ALGO RTAX_QUICKACK FRA_UID_RANGE LWTUNNEL_ENCAP_MPLS LWTUNNEL_ENCAP_ILA LIBIPTC LIBIPSET_DYNAMIC LVS LIBIPVS_NETLINK IPVS_DEST_ATTR_ADDR_FAMILY IPVS_SYNCD_ATTRIBUTES IPVS_64BIT_STATS VRRP VRRP_AUTH VRRP_VMAC SOCK_NONBLOCK SOCK_CLOEXEC GLOB_BRACE OLD_CHKSUM_COMPAT FIB_ROUTING INET6_ADDR_GEN_MODE SNMP_V3_FOR_V2 SNMP SNMP_KEEPALIVED SNMP_CHECKER SNMP_RFC SNMP_RFCV2 SNMP_RFCV3 DBUS SO_MARK
iptables

新しく接続を開始する80番の入りのTCPパケットは許可する。

# iptables -A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPT
# iptables -L -n
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0            state NEW tcp dpt:80

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
keepalivedの設定
vrrp_instance Lvsdev {
  state BACKUP
  interface ens18
  garp_master_delay 5
  virtual_router_id 1
  priority 100
  nopreempt
  advert_int 3
  virtual_ipaddress {
    192.168.1.100 dev ens18
  }
}
virtual_server 192.168.1.100 80 {
  delay_loop 3
  lb_algo rr
  lb_kind DR
  protocol TCP
  real_server 192.168.1.20 80 {
    weight 1
    inhibit_on_failure
    HTTP_GET {
      url {
        path /hello.html
        status_code 200
      }
      connect_timeout 3
      delay_before_retry 7
    }
  }
  real_server 192.168.1.30 80 {
    weight 1
    inhibit_on_failure
    HTTP_GET {
      url {
        path /
        status_code 200
      }
      connect_timeout 3
      delay_before_retry 7
    }
  }
}

keepalivedを起動する。

# systemctl start keepalived

仮想サーバテーブルを確認する。

# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  lvs:http rr
  -> 192.168.1.20:http            Route   1      0          0
  -> 192.168.1.30:http            Route   1      0          0

リアルサーバ

iptables

クライアントからLVSサーバに対して行われたリクエストがリアルサーバに 転送されてきたときに、そのパケットをリアルサーバ自身のIPアドレスにリダイレクトする。

そしてクライアントに結果を返す時は、リアルサーバのルーティングテーブルを参照して、 LVSサーバ自身のIPアドレスから返しているように見せかけることでDRを実現する。

ここでは、LVSサーバには、パケットは戻らない。

iptablesを使うと

# iptables -t nat -A PREROUTING -d 192.168.1.100/32 -j REDIRECT
# iptables -t nat -L
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
REDIRECT   all  --  anywhere             192.168.1.100

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination

これで、LVSサーバ宛てのパケットをリアルサーバ自身にリダイレクトすることができる。

nginxのコンテンツ変更

web1

# echo hello web1 > /var/www/html/hello.html

web2

# echo hello web2 > /var/www/html/hello.html

動作検証

LVS間の冗長化

VIPが設定されているか確認する。

lvs1

$ ip -f inet addr show ens18
2: ens18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.1.20/24 brd 192.168.1.255 scope global ens18
       valid_lft forever preferred_lft forever
    inet 192.168.1.100/32 scope global ens18
       valid_lft forever preferred_lft forever

lvs2

$ ip -f inet addr show ens18
2: ens18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.1.30/24 brd 192.168.1.255 scope global ens18
       valid_lft forever preferred_lft forever

VIPをlvs1側だけが持っていることがわかる。

この状態で、lvs1で障害が発生したと想定してkeepalivedを落とすと、

lvs1

# systemctl stop keepalived
$ ip -f inet addr show ens18
2: ens18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.1.20/24 brd 192.168.1.255 scope global ens18
       valid_lft forever preferred_lft forever

lv2

$ ip -f inet addr show ens18
2: ens18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.1.30/24 brd 192.168.1.255 scope global ens18
       valid_lft forever preferred_lft forever
    inet 192.168.1.100/32 scope global ens18
       valid_lft forever preferred_lft forever

VIPがlvs2側に設定されたので、冗長化できている。

リアルサーバ間の負荷分散

lvs1で仮想サーバテーブルを確認する。

# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  lvs1:http rr
  -> 192.168.1.20:http            Route   1      0          0
  -> 192.168.1.30:http            Route   1      0          0

クライアントから、VIPにアクセスする。

$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web1
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web1
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2

ラウンドロビンできてる。

web1のnginx落としてから、仮想サーバテーブルを確認すると 重みが0になり、振り分けの対象から除外されていることがわかる。

# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  lvs1:http rr
  -> 192.168.1.20:http            Route   0      0          0
  -> 192.168.1.30:http            Route   1      0          0

VIPにアクセスする。

$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2
$ curl -s --connect-timeout 3 http://192.168.1.100/hello.html
hello web2

冗長化もできてる。
